NVIDIA AI 如何寫晶片？ACE-RTL 97.1% 真相

NVIDIA 說，Nemotron 3 Ultra 在九類 agentic RTL 任務拿到 97.1% 平均 pass rate，每輪平均只使用 6,629 tokens。看到這個數字，很容易把它翻譯成「AI 已經能設計晶片」。

這個翻譯太快了。

97.1% 代表 Nemotron 3 Ultra 放進 ACE-RTL Agent 後，通過指定 CVDP test harness 的比例；它不是完整晶片的 tape-out 成功率，也沒有一次涵蓋 synthesis、timing closure、physical design 與 sign-off。真正值得注意的突破，是模型已不再只交出一段 Verilog，而能接受 simulator 的否決、讀取失敗，再回頭修改。

AI 晶片設計的第一個成熟形態，不是讓模型憑空畫出晶片，而是讓 Agent 接受驗證工具的否決。

RTL 是什麼？所謂「寫晶片」在寫什麼

RTL 是 Register-Transfer Level，中文常譯為暫存器傳輸層。工程師使用 Verilog 或 SystemVerilog 描述資料如何在 clock 驅動下穿過 register、multiplexer、arithmetic unit 與 state machine。

它看起來像程式碼，但和 Python、JavaScript 不同。一般程式多半描述處理器依序執行哪些指令；RTL 描述的是硬體電路本身，許多邏輯會同時運作。一次錯誤的 bit width、reset 條件或 non-blocking assignment，都可能讓晶片在特定 cycle 產生錯誤結果。

RTL 也只是晶片流程的前段。它往後還要經過邏輯綜合，轉成 gate-level netlist，再進行 placement、routing、timing、power、DRC、LVS 與最終 sign-off。把一段 RTL 跑過測試，和把晶片送進晶圓廠，中間還隔著很多道門。

為什麼一次生成 Verilog 不夠

軟體生成錯誤，常會直接拋出 exception；硬體錯誤可能通過編譯，卻在幾千個 clock cycles 後才以錯誤波形出現。

CVDP benchmark 論文整理了 783 個由硬體工程師撰寫的問題，橫跨 13 類 RTL design 與 verification 任務。論文早期測試的單輪模型，在 code-generation problems 上最高約 34% pass@1；testbench checker、assertion 與 verification 類別尤其困難。

這個 34% 不能直接和後來 ACE-RTL 的 97.1% 放在同一張排行榜。模型世代、提示、迭代次數和評測方式都不同。它真正說明的是：RTL 任務很難靠「讀規格，第一次就寫對」解決。實際工程本來就是反覆執行 compiler、simulator、lint、assertion 與 waveform inspection。

這正是 Agent 能介入的地方。

ACE-RTL：讓三個角色共同記住失敗

ACE-RTL 全名是 Agentic Context Evolution for RTL。它把工作拆成三個角色：

• Generator 產生或修改 RTL。
• Reflector 閱讀 simulator、testbench 或工具輸出，推測失敗根因並提出高階修正方向。
• Coordinator 管理逐輪累積的 context，保留真正有用的錯誤與嘗試，避免模型反覆踩回同一個坑。

這裡的關鍵不是把三個聊天機器人排成一列，而是 context 如何演化。Generator 需要看到目前設計；Reflector 要把冗長 log 濃縮成可行假設；Coordinator 再決定下一輪保留哪些 history。如果所有失敗訊息都無限塞回 prompt，context 會變長、衝突也會增加；如果清得太乾淨，Agent 又會忘記已證明無效的做法。

這也解釋了它和 NeMo Gym 訓練環境的共同觀念：模型不能自己宣布成功，環境與 verifier 才能決定任務是否通過。ACE-RTL 把 verifier 換成硬體 simulator、testbench 與 EDA tools。

一個簡化案例：reset 寫錯，語法仍然可以通過

假設規格要求一個兩位元 counter：rst_n 一旦拉低，counter 必須立即歸零，不必等下一個 clock edge。這代表 asynchronous reset。

Generator 第一版卻寫成：

always_ff @(posedge clk) begin
  if (!rst_n) count <= '0;
  else if (enable) count <= count + 1'b1;
end

這段 RTL 可以編譯，也可能通過只在 clock edge 切換 reset 的簡單測試。但當 testbench 在兩個 clock edges 之間拉低 rst_n，count 不會立即歸零，測試就會失敗。

Reflector 看到「reset asserted, expected 0, observed 3」和波形時間點後，可以推測問題不是加法器，而是 reset semantics。下一輪只需做局部修正：

- always_ff @(posedge clk) begin
+ always_ff @(posedge clk or negedge rst_n) begin

這是教學示意，不是 NVIDIA 公開 benchmark 的原始題目。它要表達的是 Agent 的價值來源：錯誤訊息把龐大的可能性縮小，模型不必每輪從零猜測。

97.1% 是怎麼測出來的

NVIDIA 2026 年 7 月 26 日發布的技術文章使用九類 CVDP code-generation tasks，涵蓋 RTL completion、自然語言規格轉 RTL、修改、module reuse、lint 與 QoR improvement、testbench stimulus、checker、assertion 和 debugging。

三個模型都放進相同 ACE-RTL pipeline，並讓同一個受測模型擔任 Agent loop 裡的 LLM。官方公布的平均結果如下：

這張表能支持兩個有限結論：在 NVIDIA 的設定中，Nemotron 3 Ultra 通過的題目較多，而且每輪 token usage 較少。它不能直接證明整體運行成本最低，因為總成本還取決於迭代次數、並行 attempts、模型服務價格、simulator 時間與商業 EDA license。

數據來源和 benchmark 作者也與 NVIDIA 研究團隊高度相關。因此本文把它稱為「NVIDIA 官方評測」，不寫成獨立第三方驗證。

真正重要的對照：模型單打與 Agent 迴圈

NVIDIA 另外公布 CVDP cid016 debugging 類別的對照：Nemotron 3 Ultra 單獨回答時為 65.7%，進入 ACE-RTL 後達到 100%；Kimi K2.6 從 68.6% 變成 97.1%，GLM 5.2 則從 44.0% 變成 94.3%。

每個模型都因 Agent loop 受益，這表示 97.1% 不能全部記在 Nemotron 3 Ultra 帳上。模型提供 RTL knowledge、長 context 與 reasoning；ACE-RTL 提供工具、狀態、重試策略與錯誤回饋。少了其中一邊，成績都會變。

這和 NeMo RL 的 Agent 強化學習流程也有一條連線。可靠 reward 或 verifier 不只用來訓練模型，也能在 inference time 引導 Agent。差異在於 ACE-RTL 此處主要是多輪推論與工具迴圈，不要把每一次 simulator feedback 都誤稱為 online reinforcement learning。

Nemotron 如何學會修 RTL，而不只是背 Verilog

ACE-RTL 論文描述的 RTL-specialized model，使用約 170 萬筆 RTL samples。NVIDIA 後續文章則說明，Nemotron 3 Ultra 的 RTL 能力受益於類似 synthetic data generation pipeline。

資料不是只有「規格對應正確程式碼」。流程從公開 repository 篩出 RTL seed designs，再用 open LLM 生成 instruction-style samples，包括三種重要任務：

1. 從自然語言 specification 生成 RTL。
2. 對既有 RTL 做功能修改與 code improvement。
3. 注入 FSM transition、handshake、timing 等錯誤，再建立 debugging 與 repair samples。

生成資料還要經過 syntax check、benchmark decontamination，以及 LLM-as-judge 的 rubric-based scoring，檢查 specification 與 RTL 是否語意一致。原始 X 貼文附圖呈現的正是這條 synthetic data pipeline，而不是 ACE-RTL 的 runtime loop。

需要保留一個界線：論文中的 170 萬筆資料、RTL-specialized model，與 NVIDIA 後來用 Nemotron 3 Ultra 擔任整個 ACE-RTL loop 的評測，不是完全相同的實驗。可以說方法延續，不能把所有數字拼成同一場訓練。

這種「先合成錯誤，再訓練修復」的思路也回應上一篇 Nemotron 3 開放模型策略：NVIDIA 公開的不只是 weights，而是資料、recipes、Agent 與部署路徑。模型能力開始和生成資料、verifier 及 runtime 一起出售價值。

從 benchmark pass 到 tape-out，還差五道門

第一道是 test coverage。Agent 通過 harness，只代表所有已執行測試都通過。testbench 沒想到的 corner case，模型和人類都可能一起漏掉。

第二道是 formal verification。Simulation 只能檢查跑過的輸入與時間路徑；formal tools 嘗試證明特定 property 在整個狀態空間成立。對 protocol、safety property 與控制邏輯，兩者不能互相取代。

第三道是 synthesis 與 PPA。功能正確的 RTL 仍可能面積太大、速度太慢、功耗過高，或在綜合後產生意外結構。CVDP 有 lint 與部分 QoR tasks，但不等於完整產品限制已收斂。

第四道是 physical design 與 sign-off。Placement、routing、clock tree、timing closure、power integrity、DRC、LVS 都不是這個 97.1% 指標測量的內容。

第五道是 工程治理。商業晶片包含未公開 IP、製程資料與客戶規格。團隊必須知道 code、logs 和 waveforms 送到哪個模型端點，誰核准修改，出錯時如何追蹤，以及哪個版本真正進入 sign-off。

所以最準確的描述是：ACE-RTL 已展示強大的 RTL coding 與 verification assistant，不是已公開證明的 autonomous chip company。

它會取代 EDA 工具，還是成為 EDA 的新操作層？

NVIDIA 的文章列出 Cadence ChipStack AI Super Agent、Siemens Questa One Agentic Toolkit 與 Fuse EDA AI Agent，以及 Synopsys AgentEngineer 等整合。這個合作名單透露一件事：Nemotron 不打算自己重做 simulator、formal solver、place-and-route 與 sign-off engine。

比較可能的產業結構是，LLM Agent 成為 EDA 工具之上的協調層。它閱讀規格、選擇工具、解讀輸出、修改 RTL，再把可追蹤的結果交回既有 sign-off 流程。EDA 廠商仍控制確定性引擎、製程支援與企業工作流；NVIDIA 則提供模型、Agent framework 與算力。

對工程師而言，最先被壓縮的會是重複性工作：樣板 RTL、局部修改、log triage、testbench 草稿與 regression orchestration。規格是否完整、架構如何取捨、coverage 是否足夠、formal property 是否正確，以及風險是否能被簽核，仍需要人負責。

工作不會只剩按下「生成」。反而會更像管理一群速度很快、但不能自己簽名的工程協作者。

團隊現在怎麼開始，風險最低

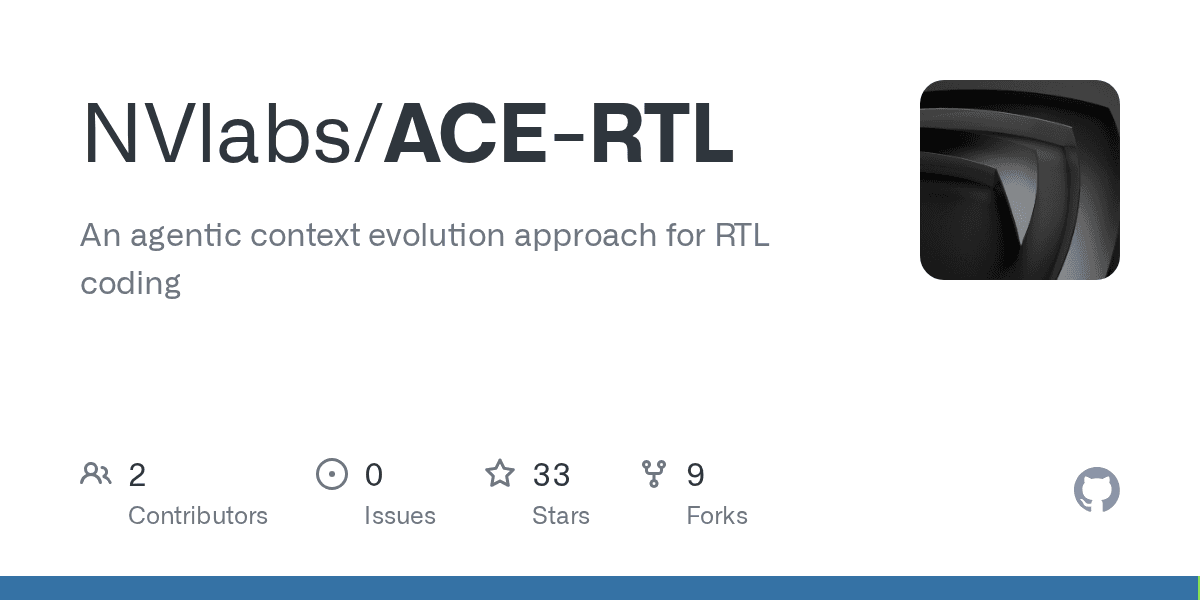

NVlabs/ACE-RTL repository已公開 Agent skills、角色元件、CVDP integration scripts 與外部模型 adapter。常見的開源工具包括 Icarus Verilog、Verilator 與 Yosys；某些 CVDP rows 仍需要自行取得 Cadence 等商業工具。

合理起點不是把尚未發布的 IP 丟進雲端，而是挑一個沒有機密的小型 module：先用單一 attempt、單一 iteration 跑通環境，保存 specification、tool versions、prompt、diff、logs 與測試結果，再逐步增加重試和並行度。任何送往正式 branch 的修改，都應保留人工 approval gate。

如果要在本地測開源 simulator、小模型或量化 RTL assistant，RTX PRO 4000 Blackwell 24GB 可作為工作站規格參考；它無法單卡運行 550B-A55B 的 Nemotron 3 Ultra，也不代表能取代商業 EDA 環境。先確認模型大小、runtime 與工具授權，再決定買硬體或使用 API。

聯盟揭露：上方連結為蝦皮聯盟連結，若透過連結購買，我可能取得少量分潤，不影響你的價格與本文判斷。

常見問題

RTL 與一般程式碼有什麼不同？

一般程式描述處理器要執行的指令；RTL 描述 register 之間的資料如何隨 clock 移動，以及硬體邏輯如何並行連接。RTL 最後會被合成成邏輯閘，所以 cycle、width、reset 與 timing 都是功能的一部分。

97.1% 是否代表 AI 能自動設計完整晶片？

不是。它是 ACE-RTL 搭配 Nemotron 3 Ultra 在九類 CVDP RTL tasks 中的官方平均 pass rate。它沒有證明完整 formal、synthesis、timing closure、physical design、sign-off 或 tape-out 都能自動完成。

ACE-RTL 是開源專案嗎？

是。NVlabs 已公開 repository，包含 Agent skills、角色元件、benchmark integration 與模型 adapter。部分評測需要的商業 EDA tools 和 license 不會因 Agent 開源而自動取得。

為什麼 Agent 比單獨使用模型準確？

因為 simulator 與 testbench 提供確定性的失敗訊號，Reflector 能縮小根因範圍，Coordinator 則保存有效除錯脈絡。模型可以根據新證據修正，而不是只靠第一次生成。

RTL 工程師會被 AI Agent 取代嗎？

目前證據比較支持工作重新分配。生成、log 分析和局部 repair 會先自動化；規格、架構、coverage、formal、資安、責任判斷與最終 sign-off 仍需要工程師。

結論：模型開始寫晶片，驗證工具仍握有否決權

Nemotron 3 Ultra 的 97.1% 很亮眼，但最重要的主角不只是一個 550B 模型。ACE-RTL 把 Generator、Reflector、Coordinator 與 simulator 接成閉環，讓模型能從失敗中繼續工作。

這套方法把 AI 從 RTL autocomplete 推向可追蹤的工程迭代，也把問題從「模型會不會寫 Verilog」改成「團隊能不能提供可信的 verifier、完整的規格與安全的執行環境」。

晶片不接受差不多正確。Agent 真正進入半導體工程的門票，不是更會說服人，而是更願意被工具證明它錯了。

來源與閱讀

• NVIDIA AI 原始 X 貼文
• NVIDIA Technical Blog：Nemotron 3 Ultra agentic RTL coding
• ACE-RTL paper
• NVlabs/ACE-RTL GitHub repository
• CVDP benchmark paper
